Як замінити акумулятор хаба?

Система безпеки Ajax відома своєю надійністю та автономністю, і серцем цієї екосистеми є хаб. Саме він контролює всі датчики та тримає зв'язок із власником і охоронною компанією. Але що відбувається, коли зникає електроенергія? Вбудований резервний акумулятор дозволяє хабу працювати автономно до 15 годин, гарантуючи захист навіть під час блекауту. Саме тому справний резервний акумулятор Ajax є важливою частиною стабільної роботи охоронної системи.

Проте з часом ресурс будь-якої батареї вичерпується: вона швидше втрачає заряд або перестає заряджатися повністю. В умовах частих або тривалих відключень світла справний акумулятор стає критично важливим елементом безпеки вашого дому чи офісу. У цій статті ми покроково розберемо, як самостійно замінити акумулятор у хабі Ajax, щоб ваша система залишалася «в строю» за будь-яких обставин. Така заміна акумулятора Ajax Hub допоможе відновити автономність пристрою та уникнути проблем під час відключень електроенергії.

Під час заміни акумулятора й використання хаба дотримуйтеся загальних правил електробезпеки стосовно використання електроприладів, а також вимог нормативно-правових актів з електробезпеки.

Категорично заборонено розбирати пристрій під напругою!

Щоб замінити акумулятор:

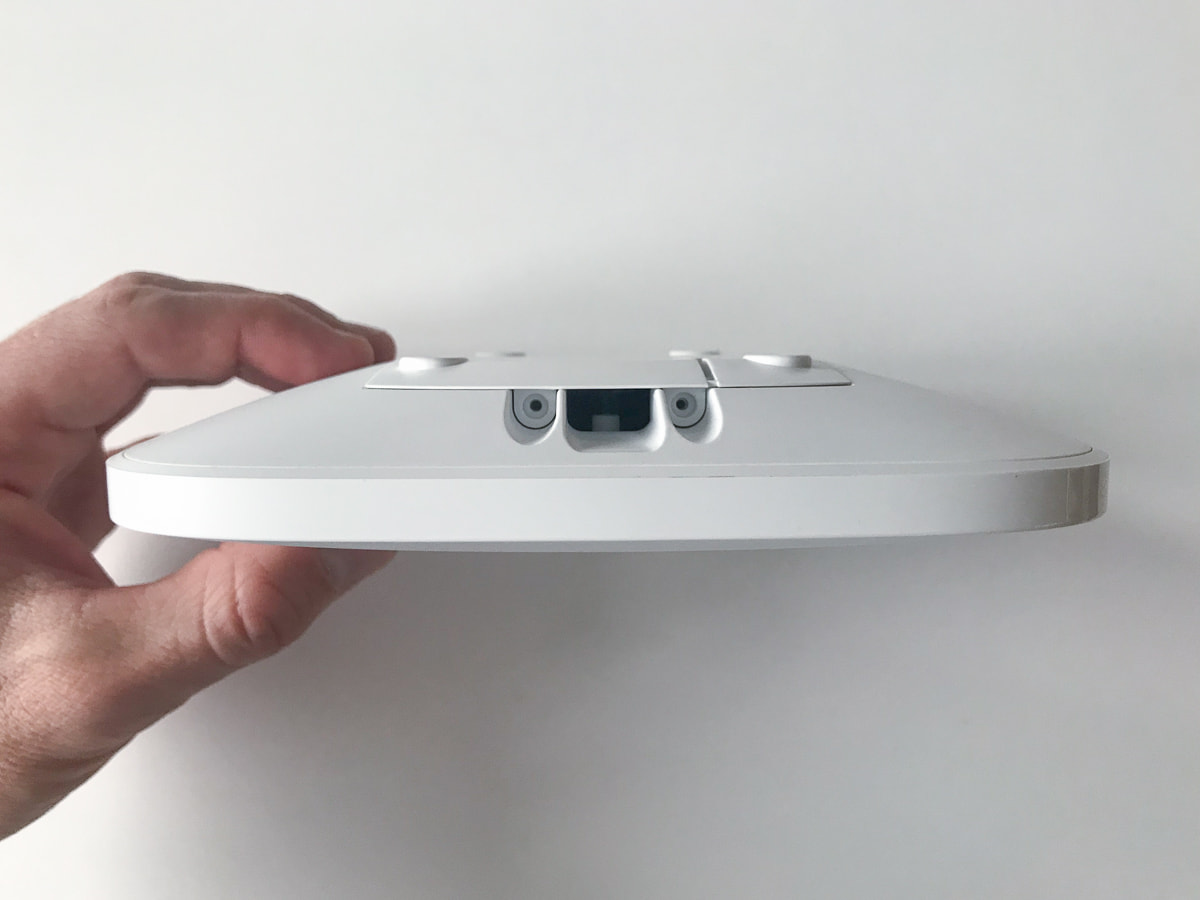

1. Відкрутіть кріпильні шурупи з кріпильної панелі SmartBracket.

2. Зніміть хаб із кріпильної панелі.

3. Від’єднайте кабелі живлення та Ethernet і витягніть SIM-карту, натиснувши на неї, потім вимкніть хаб, затиснувши на 3 секунди кнопку ввімкнення.

Після вимкнення хаба обов’язково зачекайте 5 хвилин для повного розрядження конденсаторів!

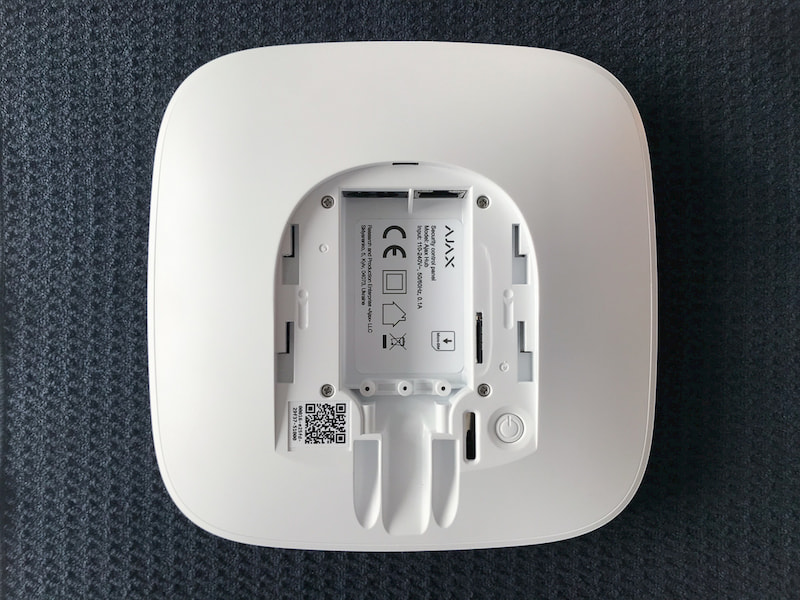

4. Переверніть і покладіть хаб емблемою Ajax на згорнутий у декілька шарів рушник — щоб не подряпати корпус під час розбирання. Відкрутіть 4 шурупи хрестовою викруткою (PH1).

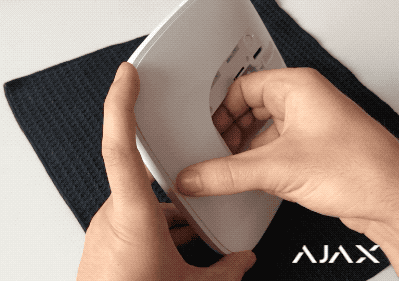

5. Зніміть кришку хаба, притримуючи його пальцями за роз’єми живлення та Ethernet. Кришку з емблемою Ajax відкладіть убік.

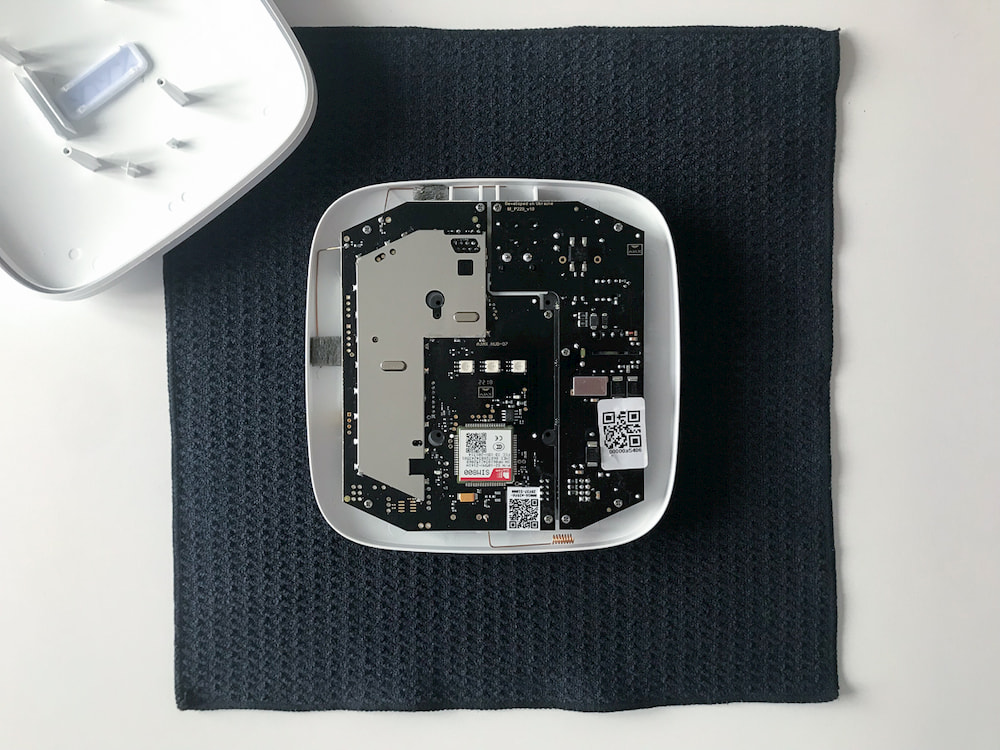

6. Відкрутіть шурупи, що фіксують плати хаба (у старіших моделях — 11, у нових — 10).

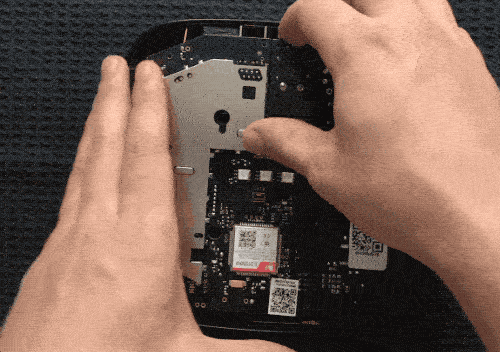

7. Зніміть плати з корпусу хаба, рівномірно піднімаючи їх із двох боків: плати з’єднані між собою і знімаються разом.

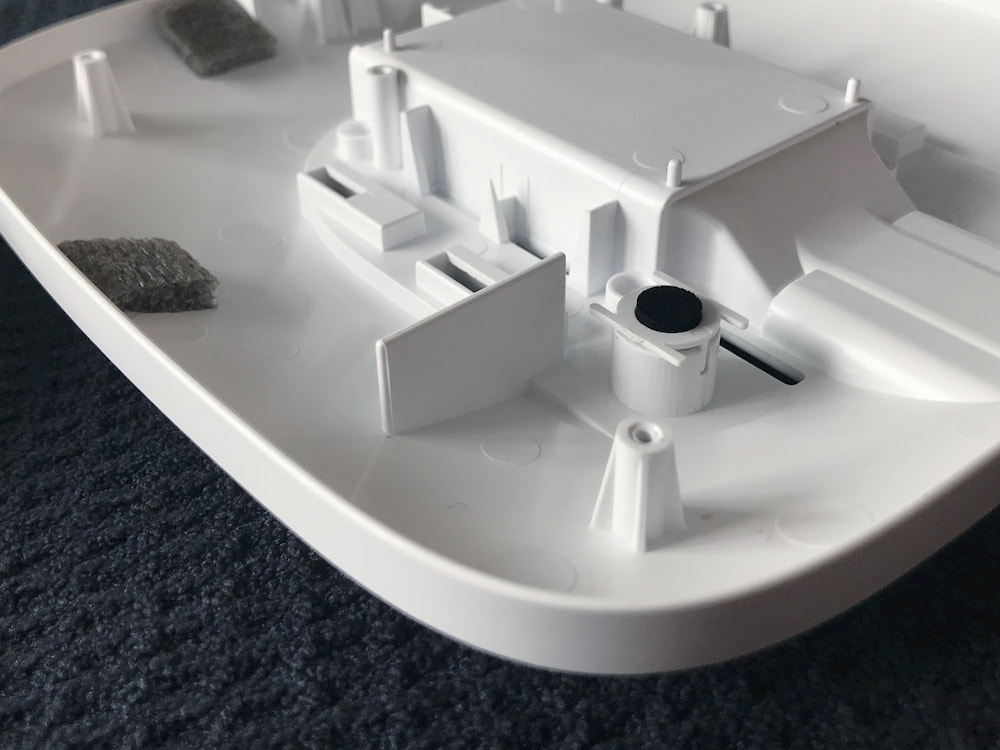

Якщо під час розбирання хаба ви зняли пластикову кнопку ввімкнення, встановіть її разом із прокладкою в корпус хаба. Прокладка встановлюється в центр пластикової кнопки. За правильного встановлення кнопка повністю входить у своє посадкове місце, а її ребра входять у пази.

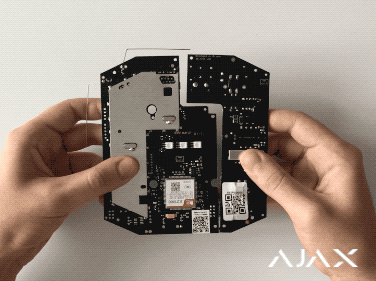

8. Роз’єднайте плати та відкладіть меншу вбік.

Під час заміни акумулятора не деформуйте й не загинайте антени. Це може призвести до некоректної роботи хаба.

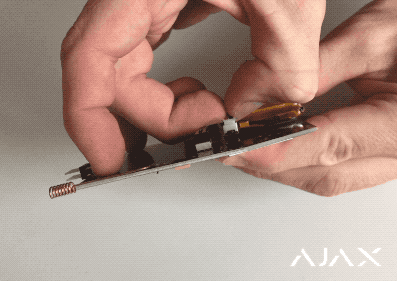

9. Переверніть велику плату акумулятором до себе й від’єднайте його клему від плати.

10. Відокремте акумулятор від плати. Акумулятор може кріпитися двома способами: стрічкою (липучкою) або двостороннім скотчем. На цьому етапі важливо не пошкодити батарею для хаба Ajax, оскільки механічне пошкодження Li-ion акумулятора може бути небезпечним.

Якщо акумулятор вашого хаба прикріплений стрічкою (липучкою), потягніть його вгору з невеликим зусиллям.

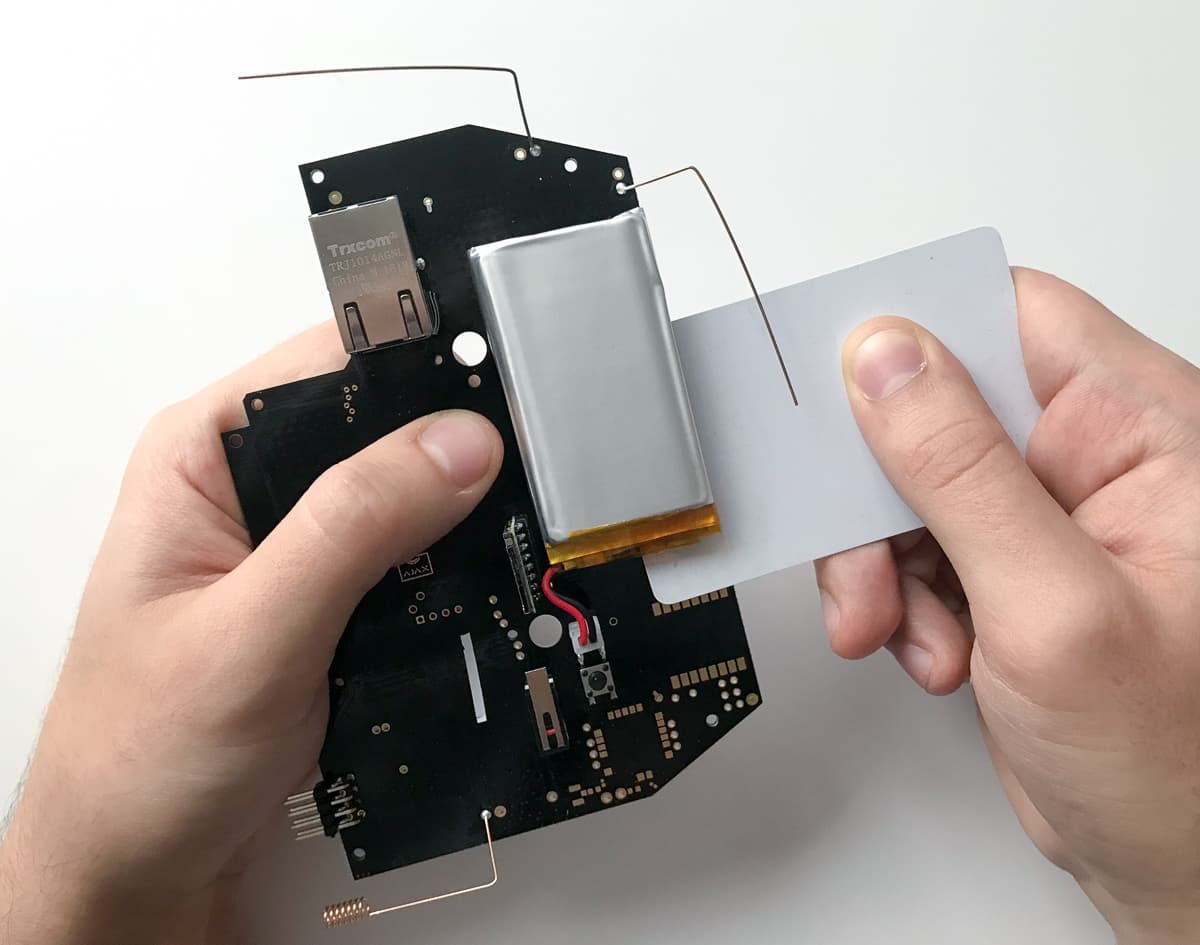

Якщо акумулятор кріпиться двома смужками скотчу, скористайтеся пластиковою карткою:

• Не докладаючи значних зусиль, продавіть першу смужку скотча.

• Прокладіть між скотчем та акумулятором аркуш паперу, щоб акумулятор не приклеївся до плати.
• Повторіть операцію з другою смужкою скотча.
• Обережно приберіть залишки скотча з плати.

У жодному разі не використовуйте гострі предмети під час зняття акумулятора: це може призвести до порушення його цілісності та займання.

11. Під’єднайте клему нового акумулятора до плати хаба. Сумісні типи акумуляторів наведені в таблиці. Перед покупкою важливо перевірити, який саме акумулятор для хаба Ajax підходить до вашої моделі: 2 Ah або 3 Ah, 2-контактний або 3-контактний.

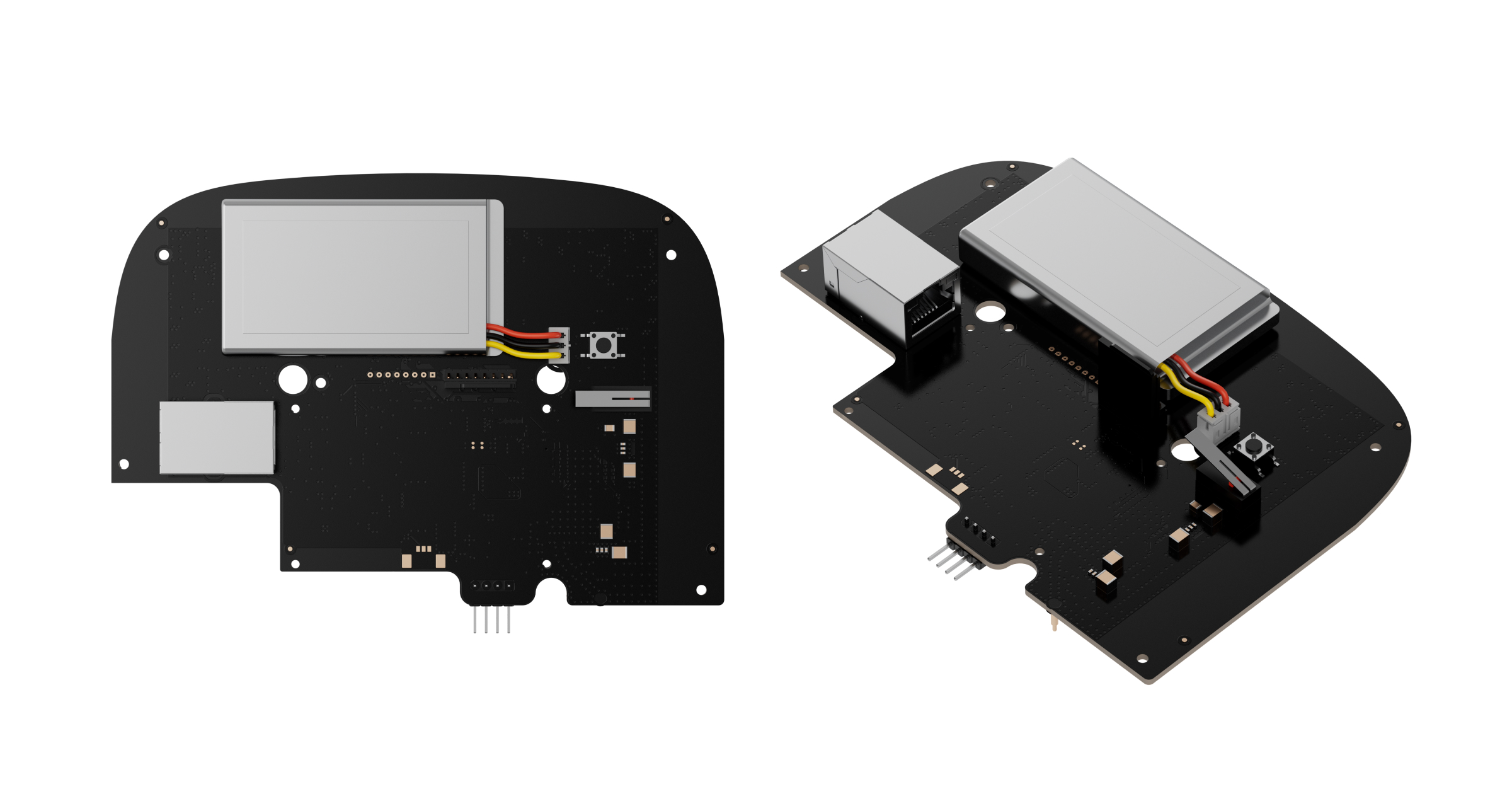

12. Зафіксуйте новий акумулятор на попередньому місці на платі хаба за допомогою стрічки 3M на клейкій основі, що йде в комплекті до акумулятора, не пошкодивши роз’єм SIM-карти. У разі неправильного встановлення зніміть акумулятор із плати та встановіть його знову. Укладіть кабелі акумулятора, як показано на рисунку. В іншому випадку кабелі можуть перетискатися.

Старий акумулятор варто утилізувати згідно з правилами утилізації Li-ion батарей у вашій країні!

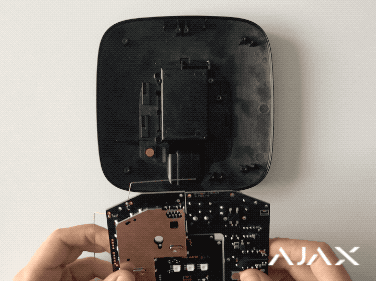

13. З’єднайте плати між собою за допомогою роз’єму.

14. Обережно, щоб не погнути антени, встановіть плати в корпус хаба, сумістивши роз’єми Ethernet, SIM і живлення на платі з відповідними отворами в корпусі.

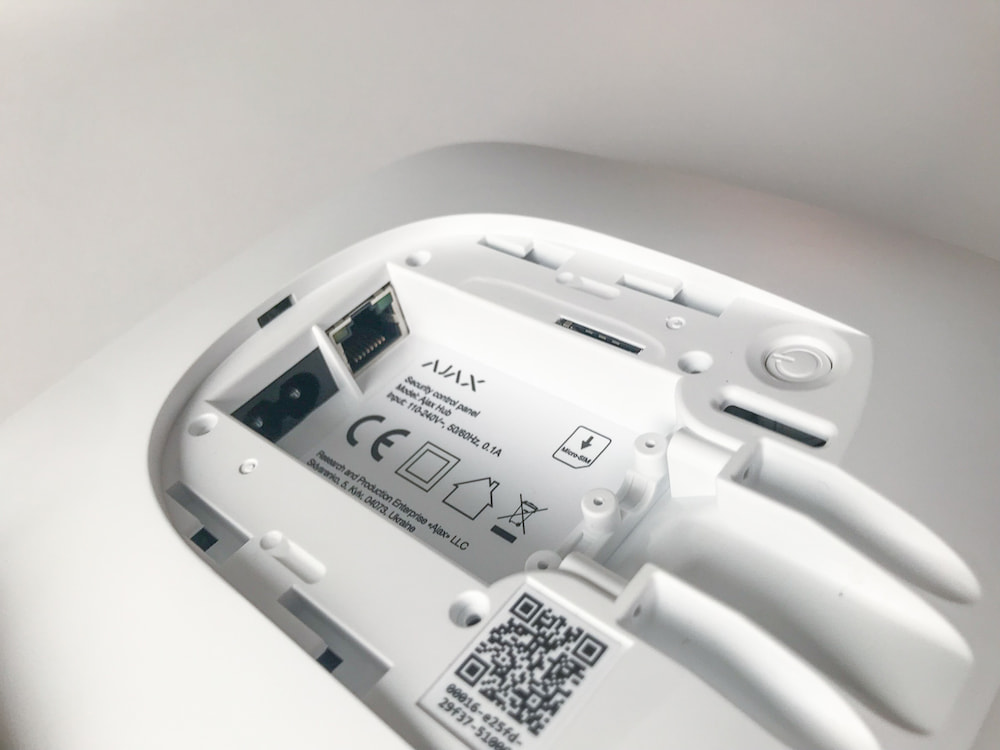

Переконайтеся, що акумулятор і його кабелі не перетискаються. За правильного встановлення плати щільно стоять на всіх опорах і не хитаються. Притримуючи плати разом із задньою кришкою хаба, переверніть хаб. Слот SIM-карти, роз’єми живлення та Ethernet мають повністю входити в посадкові місця, а кнопка ввімкнення не повинна западати. В іншому разі зніміть плати та встановіть їх знову на задню кришку.

15. Закріпіть плату в корпусі за допомогою шурупів.

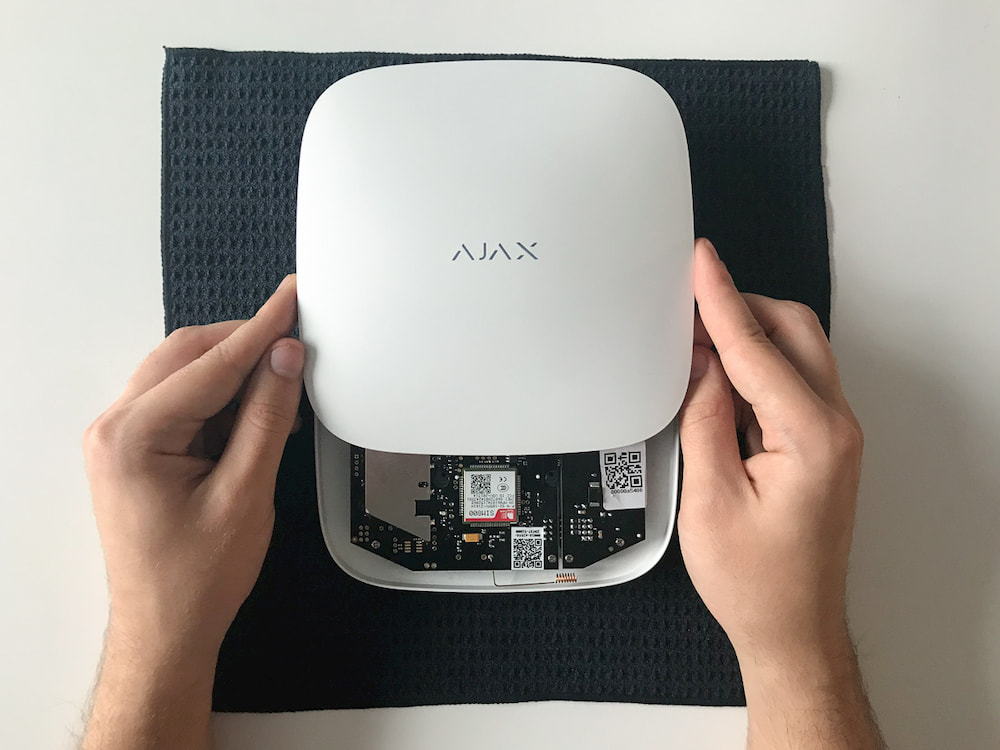

16. Закрийте хаб кришкою, як показано на рисунку, притримуючи з двох боків, переверніть його і зафіксуйте кришку шурупами.

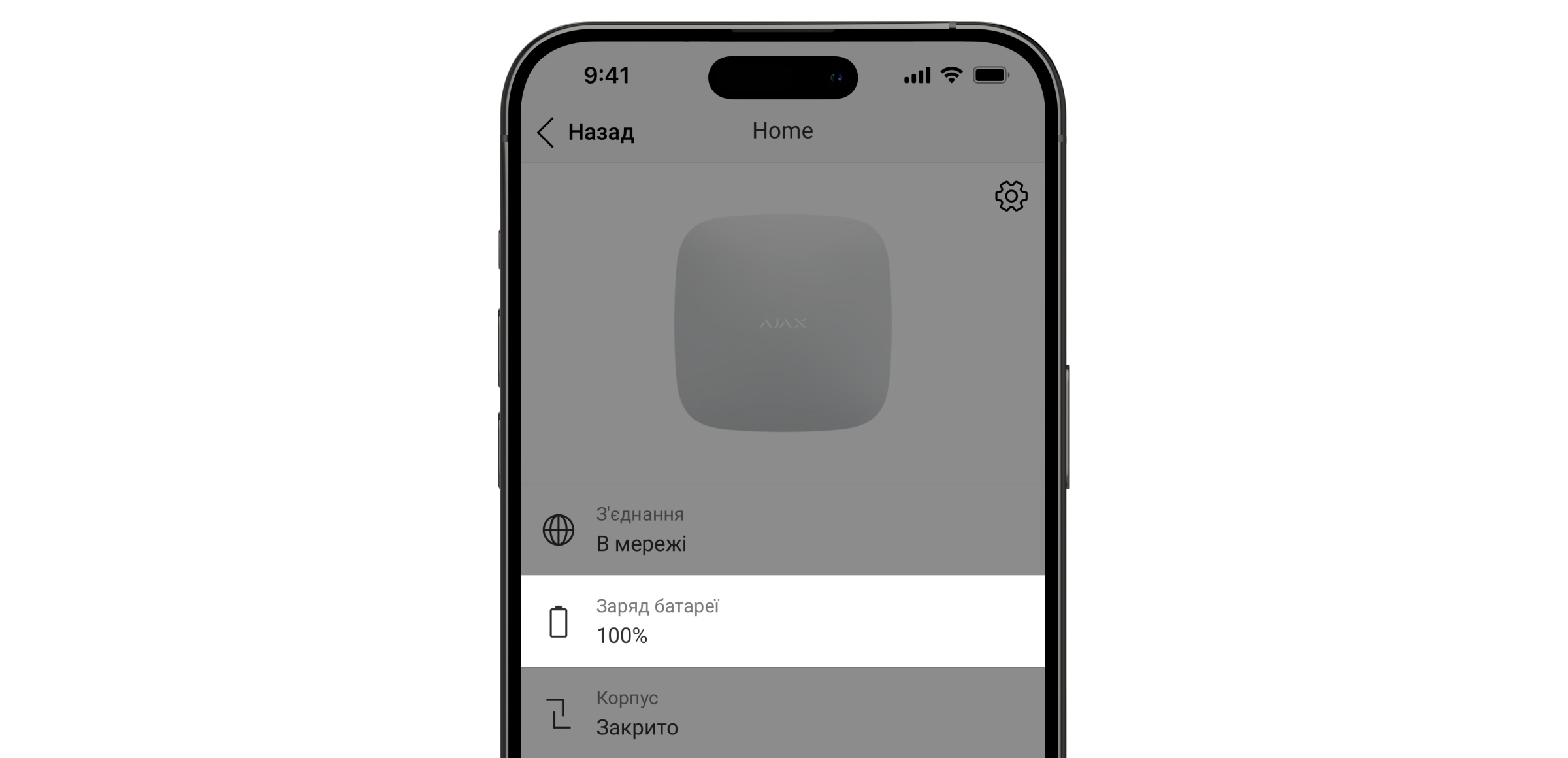

Після заміни акумулятора необхідно перевірити роботу хаба. Під’єднайте хаб до живлення й перевірте в мобільному застосунку, чи зміниться значення заряду акумулятора через 10 хвилин. Якщо Ajax Hub не тримає заряд або показник батареї не змінюється, варто повторно перевірити підключення клеми та правильність встановлення акумулятора.

У разі некоректної роботи рекомендуємо звернутися до служби підтримки Ajax Systems або за місцем придбання.

ОБЕРЕЖНО!

Існує ризик вибуху, якщо акумулятор замінено неправильним типом. Батарейки не слід утилізувати як несортоване побутове сміття. Будь ласка, використовуйте систему громадського збору для повернення, переробки та обробки батарей відповідно до місцевих правил.
